特征 | αSTEP AZ系列 mini驱动器

可收纳于狭窄空间轻巧设计/减轻设备的负担轻量设计

单轴驱动器 网络对应※	mini驱动器 网络对应※
	🡇63％ 尺寸缩小
宽45mm × 长70mm × 高100mm	宽69mm × 长56mm × 高30mm
重量：180g	重量：110g

• ※ 网络通讯对应产品、外型与重量规格共通。

单轴驱动器 内藏定位型	mini驱动器 RS-485通信型
	🡇75％ 尺寸缩小
宽35mm × 长70mm × 高100mm	宽47mm × 长53mm × 高24mm
重量：150g	重量：56g

单轴驱动器 带RS-485通信的脉冲序列输入型	mini驱动器 带RS-485通信的脉冲序列输入型
	🡇60％ 尺寸缩小
宽35mm × 长70mm × 高100mm	宽69mm × 长56mm × 高25mm
重量：150g	重量：84g

支持电池电源

电源电压规格广，可使用电池电源。 可支持 DC24V 及 DC48V。 以下为可动作电压的范围。

•

  • ※ 带电磁制动电动机时，为 DC22.8~32V。

•

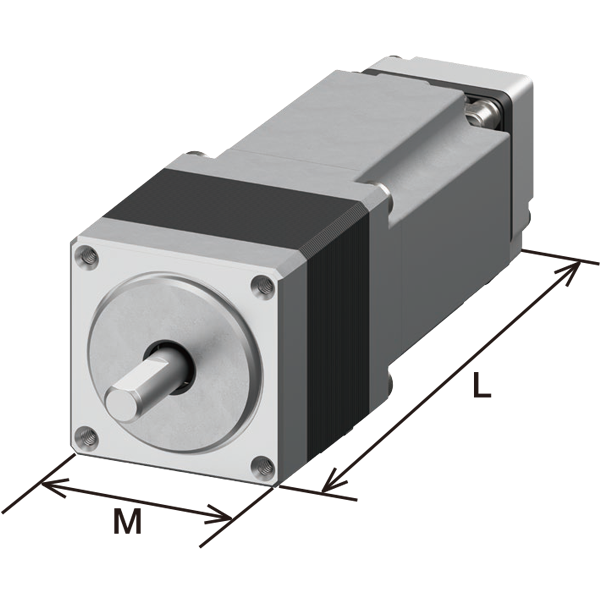

即使在有限的空间内也能保持负载。安装尺寸28 mm的带电磁制动步进电动机

即使在有限的空间内也能实现可靠的负载保持和无需外部电池（免电池）的位置监视

步进电动机搭载免电池绝对式编码器，新推出小型、轻量、安装尺寸28 mm带电磁制动产品。

• 由于安装尺寸28 mm、小型·轻量，因此可安装在设备内有限的空间中。
• 由于带电磁制动，在发生停电等突发情况时可保持负载，防止坠落。
• 搭载免电池绝对式编码器，无需外部电池（无电池）即可进行位置监视。
  无需原点传感器和限位传感器等，有助于节省空间和减少配线。

スクロールできます

品名		AZME24MK	AZME26MK
安装尺寸(M)	mm	28
长度(L)	mm	80	100
励磁最大静止转矩	N・m	0.095	0.19
转子转动惯量	kg・m2	14×10-7	22×10-7
分辨率 1000P/R设定时	°/脉冲	0.36
停止时保持转矩 （通电时）	N・m	0.047	0.08
停止时保持转矩 （电磁制动）	N・m
质量	kg	0.21	0.30

适用产品、产品详情

产品种类

スクロールできます

	接口	驱动器类型	电源输入
		EtherCAT对应	DC24/48V
		EtherNet/IP对应TM	DC24/48V
		PROFINET对应	DC24/48V
	Modbus（TCP、UDP）	Ethernet型	DC24/48V
	Modbus（RTU）	RS-485通信型	DC24/48V
	脉冲	带RS-485通信的脉冲序列输入型	DC24/48V

• *EtherCAT 对应驱动器通过官方 EtherCAT 一致性测试。
• ※ RS-485通信型和另售的网络转换器（网关）一起使用时，可通过 CC-Link、MECHATROLINK、EtherCAT 进行控制。
